NE型斗式提升機

發布日期： 2013-4-13 　來源：吉泰建材機械　瀏覽次數： 11461 次

一、NE型斗式提升機的用途及特點概述
    NE系列板鏈?zhǔn)教嵘龣C(jī)共有11種型號：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、
NE800。
    本提升機具有以下特點：
    1、提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少。不僅能提升一般粉狀、粒狀和塊狀物料，而且
可提升磨琢性大的物料。物料溫度≤250度。
    2、輸送能力大。該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m 3 /h。
    3、驅動功率小。這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提
升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70%。
    4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證
物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，大大延長了使用壽
命。正常使用下，輸送鏈?zhǔn)褂脡勖^(guò)5年。
    5、提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈?zhǔn)礁邚?qiáng)度耐磨合金鋼鏈條，因此可達較高的提升
高度（高度40M)。
    6、密封性好，環境污染少。
    7、運行可靠性好。先進的設計原理，保證了整機運行的可靠性，無故障時間超過了3萬小時。
    8、操作、維修方便、易損件少。
    9、機械尺寸小。與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
    10、結構跟型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
    11、使用成本低。由于節能和維修少，使用成本極低。

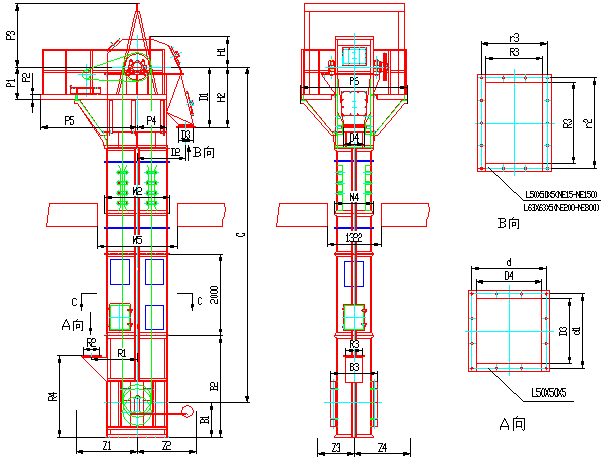

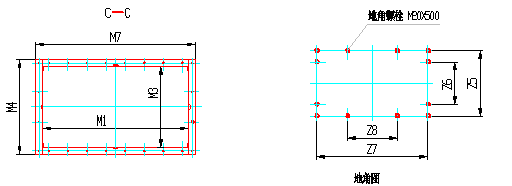

二、提升機的外形及安裝尺寸

NE系列板鏈?zhǔn)教嵘龣C(jī)外形及基礎按裝尺寸表

提升機型號		NE15	NE30	NE50	NE100	NE150	NE200	NE300	NE400	NE500	NE600	NE800
機殼形式		I	I	I	I	I	II	II	II	II	II	II
上機殼	H1	523	840	665	741	766	968	968	1168	1300	1300	1450
上機殼	H2	1342	2265	1880	2000	1700	1780	1780	2030	3000	3000	3000
卸料口	D1	900	955	1100	1475	1300	1650	1650	1900	2200	2200	2500
	D2	800	1000	1000	1200	1200	1500	1500	1750	1950	1950	2200
	D3	250	300	350	350	400	550	550	600	700	700	850
	D4	300	350	400	500	650	650	950	1000	1050	1300	1500
	d1	306/3	356/3	406/3	406/3	456/3	606/4	606/4	670/4	756/5	756/5	906/6
	d2	356/3	406/3	456/3	556/4	706/5	706/5	1006/7	1070/7	1106/7	1356/9	1556/6
平臺	p1	1000	602	777	803	1200	1280	1280	1530	1500	1500	1500
	p2	104	104	104	130	130	144	144	144	160	160	180
	p3	1404	2403	1827	1740	1740	1864	1864	2114	3200	3200	3600
	p4	521	620	616	729	720	870	870	1080	1310	1310	1500
	p5	1579	2041	2236	2380	23800	2730	2730	2930	3200	3200	3600
	p6	2300	2500	2500	2600	3300	4100	4100	4100	4500	4800	5300
中間機殼	M1	1050	1240	1240	1450	1450	1750	1750	2150	2450	2450	2800
	M2	1156	1340	1348	1598	1582	1888	1888	2290	2600	2600	2950
	M3	450	500	650	800	1060	1120	1420	1445	1535	1800	2050
	M4	556	600	780	948	1196	1280	1580	1585	1685	1950	2200
	M5	1250	1440	1440	1680	1680	1980	1980	2400	2710	2710	3060
	M6	650	700	850	1030	1290	1350	1650	1700	1700	2060	2310
喂料口	R1	800	970	970	1125	1075	1300	1300	1550	1775	1775	2000
	R2	250	300	280	400	500	550	550	650	700	700	800
	R3	250	300	300	400	600	560	860	850	950	1200	1400
	R4	1350	1650	1700	2000	2050	2400	2400	2900	3300	3350	3750
	r1	306/3	356/3	336/3	456/3	556/4	620/4	620/4	720/5	770/5	770/5	670/6
	r2	306/3	356/3	356/3	456/3	656/5	630/4	930/6	920/6	1020/7	1270/8	1410/10
下機殼	B1	600	750	750	850	900	1050	1050	1400	1550	1600	1800
	B2	2440	2440	2500	2500	2500	3000	3000	3000	3500	3500	4000
	B3	830	970	996	1148	1632	2102	2102	2131	2160	2440	2700
基礎尺寸	Z1	1000	1200	1200	1400	1400	1670	1670	1970	2220	2220	2500
	Z2	1400	1500	1500	1700	1700	1850	1850	2150	2300	2300	2500
	Z3	950	1000	1100	1200	1350	1350	1550	1600	1650	1800	2000
	Z4	1300	1400	1700	1900	2350	2350	2900	2950	3100	3500	4100
	Z5	554	594	744	916	1176	1250	1550	1565	1662	1926	2175
	Z6	400/1	450/1	550/1	600/1	400/1	800/1	750/1	720/1	1662	Mar-26	Mar-75
	Z7	1144	1334	1334	1566	1566	1880	1880	2270	2576	2376	2920
	Z8	500/1	600/1	600/1	700/1	700/1	940/2	940/2	720/1	2576	Apr-73	Apr-20

三、提升機的技術規范

型號	提升量m3/h	物料最大塊度
		允許占百分比 %
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	55
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

四、提升機的結構
    NE系列板鏈?zhǔn)教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
    運行部件--有料斗和套筒滾子鏈條組成，NE15、NE30采用單排鏈，NE50-NE800采用雙排鏈。
    驅動裝置-采用多種驅動組合驅動，（依用戶實際需要而定）。驅動平臺上裝有檢修架和欄桿。
    驅動裝置分左裝和右裝兩種：
    左裝：面對喂料口，驅動裝置布置在機殼左側。
    右裝：面對喂料口，驅動裝置布置在機殼右側。
    上部裝置--安裝有軌道（雙排鏈），你志氣，卸料口裝有防回料橡膠板。
    中間節--部分中間節裝有軌道（雙排鏈），以防鏈條工作中擺動。
    下部裝置--按裝有漲緊裝置，NE15-NE100采取彈簧漲緊，NE150-NE800采取墜重箱漲緊。
五、提升機的動力配備
NE15、NE30、NE50、NE150、NE200、NE300、NE400型提升機的最大提升量、最大提升高度及動力配備見表1、
2、3、4、5、6、7、8。選擇NE500、NE600、NE800型提升機時，請與本公司技術部門聯系。
　

表1： NE15型板鏈?zhǔn)教嵘龣C(jī)驅動裝置及最大提升高度

輸送量（m3/h)			10		16
驅動裝置	功率	（kg)	1.5	2.2	1.5	2.2	3	4
驅動裝置	減速機	速比	47	47	29	29	29	29
相應動力可提升的最大高度	物料容量（t/m3)	0.6	30.28		30.78
		0.8	28.78		24.28	28.78
		1	27.28		17.28	27.28
		1.2	25.78		14.28	23.28	25.78
		1.4	21.78	24.28	11.78	18.28	24.28
		1.6	17.28	23.28	8.28	15.78	23.28
		1.8	15.28	22.28	7.28	13.78	19.28	22.28
		20	13.28	21.28	6.28	12.28	17.28	21.28
適宜物料			粉狀小顆粒狀塊狀		粉狀小顆粒狀

表2： NE30型板鏈?zhǔn)教嵘龣C(jī)驅動裝置及最大提升高度

4.13

輸送量（m3/h)	驅動裝置		相應動力可提升的最大高度								適宜物料
	功率	減速機速比	物料容量（t/m 3 )
	功率	減速機速比	0.6	0.8	1	1.2	1.4	1.6	1.8	20
18.5	1.5	47	28.13	18.63	14.63	11.63	8.13	7.13	6.13	5.13	粉狀小顆粒狀塊狀
	2.2	47	42.13	31.13	24.13	18.13	15.63	13.13	9.63	8.63
			47.63	43.13	34.13	28.13	23.63	18.63	16.63	14.63
				44.13	41.13	38.13	32.13	28.13	24.63	22.13
						38.63	36.13	34.13	32.13	30.63
31	1.5	29	14.63	8.63	6.63	5.13	4.13				粉狀小顆粒狀
	2.2	29	24.13	16.13	12.63	8.63	7.13	5.63	5.13
	3	29	33.63	24.63	17.63	14.63	12.13	8.63	7.63	6.63
	4	29	45.63	33.63	28.63	21.63	17.13	14.63	12.63	9.63
	5.5		47.13	43.63	37.63	30.63	26.13	22.63	18.13	16.13
	7.5				40.63	38.13	35.13	31.63	27.63	24.63
	11							33.63	31.63	29.63

表3： NE50型板鏈?zhǔn)教嵘龣C(jī)驅動裝置及最大提升高度

輸送量（m3/h)	驅動裝置		相應動力可提升的最大高度								適宜物料
	功率	減速機速比	物料容量（t/m 3 )
	功率	減速機速比	0.6	0.8	1	1.2	1.4	1.6	1.8	20
35	1.5	47	12.63	7.63	5.63	4.63	3.63				粉狀小顆粒狀塊狀
	2.2	47	19.63	14.13	9.13	7.63	6.13	5.13	4.13	3.63
	3	47	29.63	21.63	15.63	12.63	9.13	7.63	6.63	5.63
	4	47	40.63	29.63	23.13	17.63	14.63	12.63	9.63	8.13
	5.5	47	49.13	41.63	33.13	27.13	23.13	18.13	16.13	14.13
	7.5	47		45.63	41.63	37.63	32.13	27.63	24.63	21.63
	11	47				38.63	36.63	34.13	32.13	30.13
60	1.5		5.63	3.63							粉狀小顆粒狀
	2.2	29	9.13	6.13	4.63	3.63
	3	29	15.13	9.13	7.13	5.63	4.63	3.63	3.13
	4	29	22.63	15.13	10.13	8.13	6.63	5.63	4.63	4.13
	5.5	29	32.13	23.63	17.13	13.63	9.63	8.13	7.13	6.13
	7.5	29	44.63	32.63	25.63	19.63	16.63	14.13	12.13	9.13
	11	29	48.63	44.63	38.63	32.13	27.13	23.63	19.13	16.63
	15	29			41.13	38.13	35.63	33.13	28.63	25.63
	18.5	23							31.13	29.13

表4 : NE100型板鏈?zhǔn)教嵘龣C(jī)驅動裝置及最大提升高度

輸送量（m3/h)	驅動裝置		相應動力可提升的最大高度								適宜物料
	功率	減速機速比	物料容量（t/m 3 )
	功率	減速機速比	0.6	0.8	1	1.2	1.4	1.6	1.8	20
35	5.5	47	25.15	16.65	13.15	8.65	7.65	6.15	5.15		粉狀小顆粒狀塊狀
	7.5	47	35.15	25.65	18.65	15.15	12.65	9.15	7.65	6.65
	11	47	49.15	38.65	30.15	25.15	19.65	16.65	14.65	13.15
	15	47		44.65	41.15	35.15	29.65	25.65	22.65	18.65
	18.5	29				37.65	35.15	32.15	28.65	25.65
	22	29						32.15	30.65	28.65
60	5.5	29	15.15	9.15	6.65	5.65					粉狀小顆粒狀
	7.5	29	23.15	15.65	12.15	8.15	6.65	5.65
	11	29	35.15	25.65	18.65	15.15	12.65	9.15	7.65	6.65
	15	29	48.65	35.65	28.15	23.15	18.15	15.65	13.65	12.15
	18.5	23		44.15	35.65	29.15	24.65	19.65	17.15	15.15
	22	23			40.65	35.13	29.65	25.65	22.65	18.65
	30	23				37.15	34.65	32.15	30.15	28.15

表5 : NE150型板鏈?zhǔn)教嵘龣C(jī)驅動裝置及最大提升高度

輸送量（m3/h)	驅動裝置		相應動力可提升的最大高度								適宜物料
	功率	減速機速比	物料容量（t/m 3 )
	功率	減速機速比	0.6	0.8	1	1.2	1.4	1.6	1.8	20
112	5.5	47	14.6	9.1	6.6	5.1	4.1				粉狀小顆粒狀塊狀
	7.5	47	22.6	15.1	11.6	8.1	6.6	5.6	4.6
	11	47	34.6	25.1	18.1	14.6	12.6	9.1	7.6	6.6
	15	47	47.6	35.1	27.6	22.6	17.6	15.1	13.1	11.6
	18.5	29	52.6	43.6	34.6	28.6	24.1	19.1	16.6	16.1
	22	29		47.6	41.6	34.6	29.1	25.1	22.1	18.1
	30	29			43.1	39.6	36.1	33.6	31.1	27.6
	37	29							31.6	29.1
165	7.5	29	13.6	8.1	6.1	4.6					粉狀小顆粒狀
	11	29	22.6	15.1	9.6	7.6	6.6	5.6	4.6
	15	29	31.6	23.1	16.6	13.6	9.6	8.1	7.1	6.1
	18.5	23	39.6	29.1	22.6	17.1	14.6	12.6	9.1	8.1
	22	23	47.6	35.1	27.6	22.6	17.6	15.1	13.1	9.6
	30	23	51.6	46.6	38.6	31.6	26.6	23.1	18.6	16.6
	37	23			42.1	38.6	33.6	29.1	25.6	22.6
	45	23					35.6	33.1	30.6	28.6

表6 :NE200型板鏈?zhǔn)教嵘龣C(jī)驅動裝置及最大提升高度

輸送量（m3/h)	驅動裝置		相應動力可提升的最大高度								適宜物料
	功率	減速機速比	物料容量（t/m 3 )
	功率	減速機速比	0.6	0.8	1	1.2	1.4	1.6	1.8	20
176	15	43	28.23	20.73	13.23	10.23	8.23	6.73	6.23	5.73	粉狀小顆粒狀塊狀
	18.5	29	39.23	25.73	19.73	13.23	11.23	9.73	8.23	6.73
	22	29	47.23	34.73	24.23	19.73	14.23	11.73	10.23	9.23
	30	29		47.23	37.23	28.23	23.73	20.73	17.73	13.23
	37	29			47.23	39.23	33.23	25.73	23.23	20.23
	45	29				46.23	40.7.	35.23	28.23	25.23
220	18.5	23	27.23	19.23	12.23	9.73	8.23	6.73	5.23		粉狀小顆粒狀
	22	23	35.73	23.23	18.23	12.23	10.23	8.23	7.23	5.73
	30	23	49.73	36.73	26.23	21.23	17.73	12.23	11.23	9.73
	37	23		46.23	35.73	27.23	23.73	19.23	13.73	12.23
	45	23			44.23	36.23	28.23	24.23	21.23	19.23
	55	23				45.23	38.23	32.73	26.23	23.23
	75	23					55.23	46.23	40.73	36.73

表7 NE300型板鏈?zhǔn)教嵘龣C(jī)驅動裝置及最大提升高度

輸送量（m3/h)	驅動裝置		相應動力可提升的最大高度								適宜物料
	功率	減速機速比	物料容量（t/m 3 )
	功率	減速機速比	0.6	0.8	1	1.2	1.4	1.6	1.8	20
250	15	43	19.23	14.23	9.23	7.23	5.73	4.73	4.23		粉狀小顆粒狀塊狀
	18.5	29	26.73	17.23	13.73	9.23	7.73	6.73	5.73	4.73
	22	29	32.23	23.73	16.73	13.73	9.73	8.23	7.23	6.23
	30	29	44.23	32.73	25.73	19.23	16.23	14.23	12.23	9.23
	37	29	54.73	38.73	32.23	26.73	22.73	17.73	15.73	13.73
	45	29		48.73	39.73	31.73	27.73	24.23	19.23	17.23
	55	29			43.73	39.73	34.23	29.73	26.23	23.73
	75	29					36.73	33.73	31.32	29.23
320	18.5	23	18.73	13.23	8.73	6.73	5.73	4.73	3.73		粉狀小顆粒狀
	22	23	23.73	16.23	12.73	8.73	7.23	5.73	5.23	4.23
	30	23	34.23	25.23	18.23	14.73	12.23	8.73	7.73	6.73
	37	23	42.73	31.73	24.73	18.73	15.73	13.28	90.73	8.73
	45	23	44.73	38.73	30.73	25.23	19.73	16.73	14.73	13.23
	55	23	54.23	47.73	35.23	31.23	26.23	22.73	18.23	16.23
	75	23		48.23	43.73	39.73	26.23	31.73	28.23	25.23
	90	23						33.23	31.23	28.23

表8 NE400型板鏈?zhǔn)教嵘龣C(jī)驅動裝置及最大提升高度

輸送量（m3/h)	驅動裝置		相應動力可提升的最大高度								適宜物料
	功率	減速機速比	物料容量（t/m 3 )
	功率	減速機速比	0.6	0.8	1	1.2	1.4	1.6	1.8	20
307	15	71	15.1	10.8							粉狀小顆粒狀塊狀
	22	43	26.8	19.6	15.3	12.4	10.3
	30	43	32.3	23.7	18.6	15.1	12.7	10.8
	37	43	44.8	33.1	26.1	21.4	18	15.5	13.6	12
	45	43	54.7	41.3	32.6	26.8	22.7	19.6	17.2	15.3
	75	43		48.7	43.9	39.9	34.8	30.2	26.6	23.7
	90	43					36.6	33.7	31.3	29.1
441	18.5	29	14.23	10.2							粉狀小顆粒狀
	22	29	18.1	13.1	10
	30	29	21.9	15.9	12.3	9.9
	37	29	30.6	22.4	17.5	14.3	11.9
	45	29	38.2	28.2	22.1	18.1	15.2	13.1	11.4
	55	29	46.9	34.7	27.3	22.4	18.9	16.3	14.3	12.6
	75	29	54.7	42.8	33.9	27.9	23.6	20.4	17.9	15.6
	90	29		48.7	43.9	38.8	32.9	28.6	25.2	22.4
	110	29				39.9	36.6	33.7	30.6	27.3
	132	29							31.3	29.1

【TOP】【打印本頁】【關閉窗口】

友情鏈接： ·提升機 ·輸送機 ·成球機 ·喂料機 ·攪拌機 ·破碎機 ·除塵器 ·選粉機 ·烘干機 ·二手設備 ·徐州吉泰建材機械有限公司

徐州吉泰建材機械有限公司 © 蘇ICP備2024058769號-1
電話：0516-85765699　手機：18994945699　電子郵箱：xzjtjc@126.com　地址：徐州市九里區孤山村一組

最近中文字幕大全2019,最近2019中文字幕免费版视频-最近日本MV字幕免费观看,久久中文字幕视频、最近更新-中文字幕九七精品乱码,中国日产乱码无线码-最近中文字幕大全2019是一款在线播放的网站
